2007.04.11 Wednesday

ワンオフロッカーハウジング パート3

0
    みなさんは占いなんて信じますか?
    オレはいままで占いなんてまったく信じなかったんですが、なにを思ったのか今年からはウソでもいいから100%信じて占いの言うとお〜りに動いてみようかと思い、細木大先生の六星占術なる本を購入してみました。
    その本によれば今年はすげぇいい年のはずなんだけどなぁ〜・・・・・。

    こんばんは、金星(−)霊合星人というヘンタイ的な星の元に生まれた管理人チアキです。

    さて、前回に引き続き今回もワンオフロッカーハウジング製作のインプレッションをお送りします。



    ワンオフロッカーハウジング製作

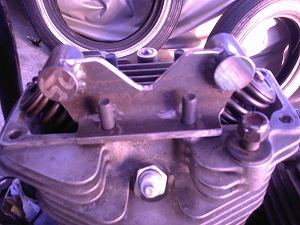

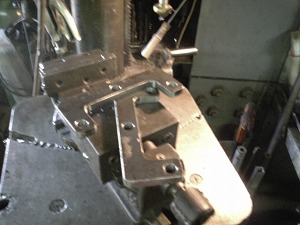

    ワンオフロッカーハウジング前回までに大方カタチになってきたので、いよいよシリンダーヘッドに装着するための加工を施していきます。 画像はエンジン左側のハウジング。 ちょっとスタッドボルトが長すぎですね。

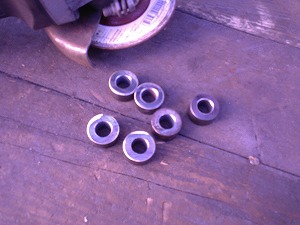

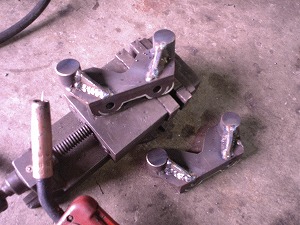

    カラー長すぎるスタッドに合わせて画像のようなカラーを溶接していきます。 ちなみにこれは丸棒の中心に穴あけして作ったカラー。 なかなか丁度いいモノは都合よくありません。

    補強溶接ついでに画像のような補強を溶接してみます。 なんか宇宙人みたいになってきました。

    ワンオフロッカーハウジング補強を溶接したら仮置きして完成を予想してみます。 ・・・・・あれ? なんかベースがカタカタするぞ・・・?
    そうなんです、溶接の熱でハウジングのベース部分が歪んでしまったんです。
    これを修正してきちんとロッカーシャフトの同軸を合わせようとすると、熱処理にて応力除去→寸法を追い込むための捨て削り二面→マシニングにて公差のうるさい同軸穴あけ加工、とかなりの工程+時間が掛かります。
    ちなみに仲間の鉄工所のヤツに軽〜く見積もり取ったら「けっこう金額いくよ〜。 コイツのツジツマを合わせながら加工するよりムクから削り出した方が早いんじゃね?」というありがた〜いアドバイスをいただき一旦加工をストップ!
    はぁ〜ぁ・・・・・ なんかいい方法ねぇかな〜・・・・・





    ・・・・・ん?

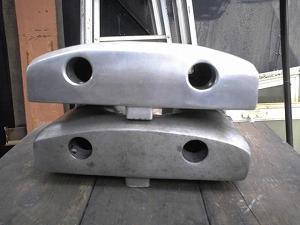

    ショベルヘッドロッカーハウジングそういえばコイツらがありました。 当初は売り飛ばして少しでもパーツの資金に回そうかと考えてたんですが、先立つモノがないのでコヤツらを流用しちゃいましょう!

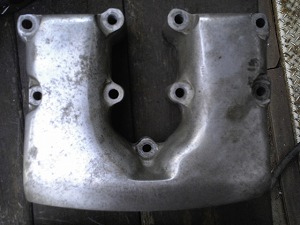

    ショベルヘッド純正ロッカーカバーショベルヘッドの純正ロッカーハウジングを上から眺めた図です。
    マウントするボルトの位置はバルブスプリング周辺はガッチリ組めるようになってるんですが、プッシュロッド側はなんと一箇所しか留める部分がありません。 スプリットロッカーなんかはさらにこの一箇所を潰してハウジングを留めてるんですが、強度は大丈夫なんでしょうか・・・。

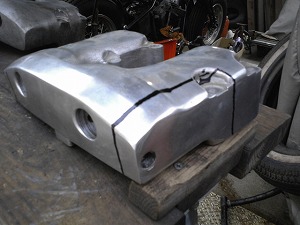

    切断部分マーキングスプリットロッカーは真ん中を削って二分割してますが、ウチのゼロショベちゃんは完全ドライ化するので両サイドを削って詰めてみたいと思います。 まずは適当にマジックでケガいた部分を切って中の構造を判りやすくします。

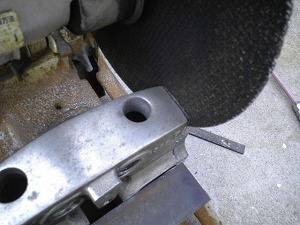

    高速カッター斬り!切断は大まかな部分は高速カッターを使って切ります。 ・・・あぁ〜良心がイタイ・・・。
    しかし見慣れない光景ですね。

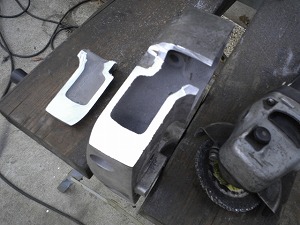

    ロッカーハウジング断面図細かい部分はディスクグラインダーやジグソーを使って切り飛ばします。
    ヤベぇ〜、すっげぇ楽しい〜♪

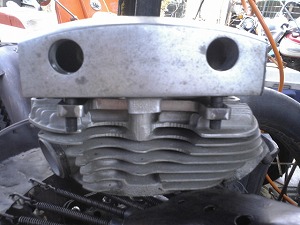

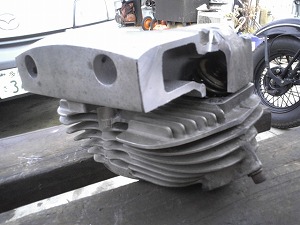

    仮置きしてイメージング現状のハウジングをシリンダーヘッドに載せるとこんな感じに。
    意外にフロント部分は厚みがありますね。 端を切って中の構造を確認しただけなので、まだまだショベルの面影が色濃いですが、最終的には当然こんなスタイルじゃ収まりません。

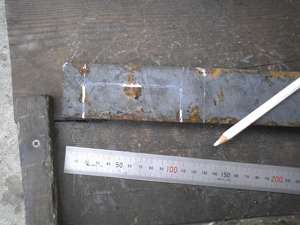

    ハウジングステー製作ハウジングにメスを入れたので強度を確保(特にエンジン右側)するためにステーを製作します。 丁度いい厚みのある平板があったのでこれを使います。

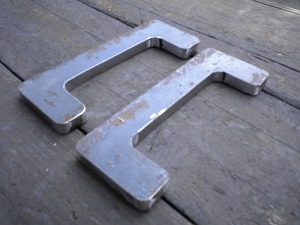

    ロッカーハウジングステーこんな風にコの字に削り出します。 かなりの厚みがあるので補強としては十分でしょう! ・・・・・たぶん。

    スタッドボルト用タップ立て作業続いてハウジング側にスタッドボルトを埋め込むためのタップを立てます。 丁度いい寸法の下敷きを敷いてきちんと直角を出します。

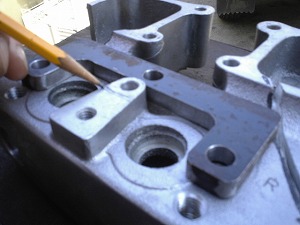

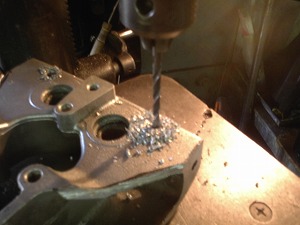

    ハウジングステー穴あけ続いて先ほど製作したハウジングステーにバカ穴を開けます。 このステーはハウジング側は二箇所留め、シリンダーヘッド側は一箇所留めになっていて強度的にちょっと不安定ですが、あとからしっかり補強を入れるので今はこのカタチでOKです。

    ステーの逃げ製作次にロッカーハウジング側にステーの厚み分の逃げを作ります。 本来ならフライスできちんと寸法を出したいトコロですが、フライスなんて無いのでまずはグラインダーで荒削りしていきます。

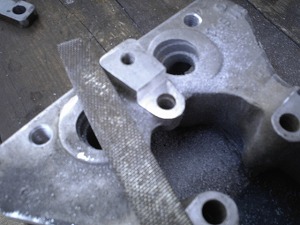

    ハウジングステーの逃げ部分寸法近くなってきたら平ヤスリで寸法を追い込んでいきます。 ちょくちょくステーを合わせながら慎重に削っていきます。 カスタムの神様がオレに降臨なされたのか仕上がりはミラクルフィット!

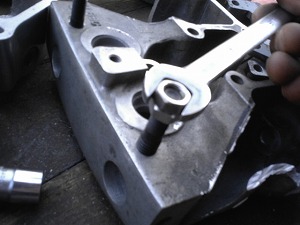

    スタッドボルト締め込み作業ステーを取り付ける準備が整ったらハウジング側にスタッドボルトをダブルナットで締めこんでいきます。

    ニューワンオフロッカーハウジングスタッドを入れたら先ほど作ったステーを挟んでシリンダーヘッドに仮置き。 だいたいどんな感じにマウントされるか想像できるでしょうか?
    ステーとハウジングのクリアランスはワッシャー二枚入れると丁度いい寸法なんですが、ダブルワッシャーってなんかかっこ悪ぃかな〜と思ってただいま丁度いい寸法のカラーを物色中。
    このマウント方法、実はナックルヘッドのロッカーハウジングを留めてる方法からヒントを得ました。
    これであとは補強を入れればロッカーハウジングを前後に分割しても問題ない感じです。


    今回はここまで!
    最初からこのアイデアでやってればドラゴンウェーブに間に合ったかもしれないな〜・・・・・。
