2007.02.27 Tuesday

ワンオフロッカーハウジング パート2

0
    最近、COLORSの伊勢さんとお話する機会があったんですが、なんとなぁ〜くオレの事を覚えてたらしく・・・・・

    伊勢さん「前に会ってるよね? どこだったっけ??」
    オレ「神戸のニューオーダーで・・。」
    伊勢さん「あ〜!それでこのワンコ見たことあったんだ!」
    オレ「ニューオーダーに出展してましたよ、オレ。 バイク見せましょうか?」
    伊勢さん「あ〜!! このバイク覚えてる!!」

    伊勢さんがニューオーダーでオレとゼロショベを激写してくれた時は、愛犬モモちゃんは近くにいなかったんだけどな〜・・・・・。

    こんばんは、ゼロショベより、さらに犬よりも印象が薄い管理人チアキです。

    長らく更新してませんでしたが、本業の「OHV-LIFE」が今大変な事になってまして、そっちにチカラを入れてたので正直ゼロショベ計画はあんまし進んでません。

    それでも状況報告したほうがいいかなぁ〜と思い今回「ワンオフロッカーハウジング パート2」と題しまして現状のカスタム進行状況をインプレッション!



    ワンオフロッカーハウジング製作

    前回までシリンダーヘッド部分はスタッドボルトを外した所までをお送りしましたが、今回はシリンダーヘッドに打ち込むデカいスタッドボルト装着からお送りします。

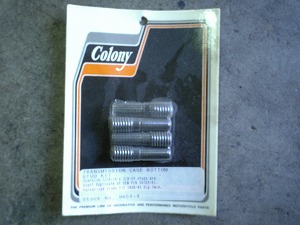

    ミッション用オーバーサイズスタッドボルトこちらはコロニー製36-83年式トランスミッション用オーバーサイズスタッドボルト。 さらにこの上にエクストラオーバーサイズというスタッドもあるのですが、オーバーサイズでもかなりのゴツさなので今回はこれを使います。

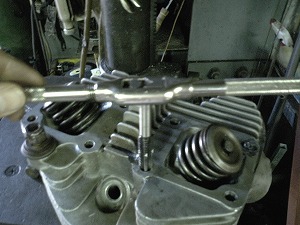

    タップ立て作業まずは外側のネジ穴以外の5箇所に下穴を開けてオーバーサイズのスタッド用にタップを通します。 ベースがアルミなので作業はいたって簡単ですが、直角にタップを立てないと痛い目にあうので、最初はボール盤にタップをくわえさせてある程度までボール盤でタップを立てます。 何回転か回したらボール盤から外してタップハンドルで底突きするまでタップを立てます。

    スタッドボルト組み込みタップ立てが終わったらスタッドボルトを組み込みます。 外すときと同じようにダブルナットで締め上げ、上側のナットを締めこんでいくとスタッドが入っていきます。

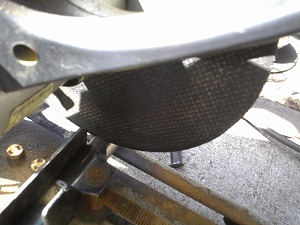

    丸棒切断続いてはロッカーシャフトを支持する部分を作ります。 今回は25mmと30mmの丸棒を画像のように高速カッターで切断。 ここまで太いと高速カッターのモーターに負荷が掛かるのでモーターが焼けないように休み休み作業します。 径が太いのでけっこう骨の折れる作業です。

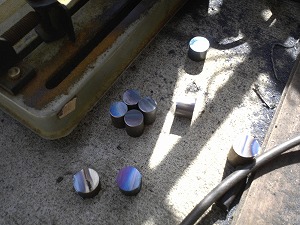

    丸棒各種画像のような丸25mmX35mmX4個と丸30mmX25mmX4個の丸棒が出来ました。 これを前回作ったロッカーハウジングに溶接します。

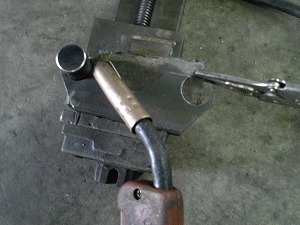

    ロッカーハウジング溶接直角と溶接位置を合わせながら慎重に溶接します。 表側はエンジンフェイスなので溶接にも気合が入ります。 が、相変わらず溶接ヘタクソなオレ。 シロウト臭〜い仕上がりになりました・・・。

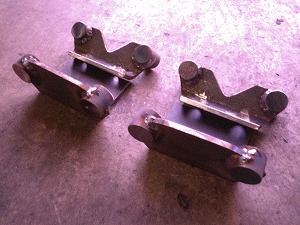

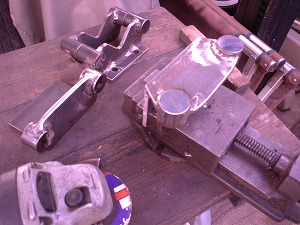

    ロッカーハウジングすべての丸棒を溶接するとこんな感じになります。 だんだんそれっぽくなってきました。

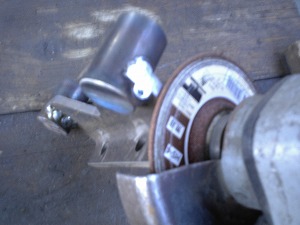

    グラインダー仕上げ作業グラインダーの削り刃を駆使して不要な溶接部分を削り取っていきます。 ついでにロッカーハウジングのカタチも整えてっと。

    溶接痕除去仕上げにテクノディスクAでスムースにします。 あんましキレイにならんな〜・・・・・。

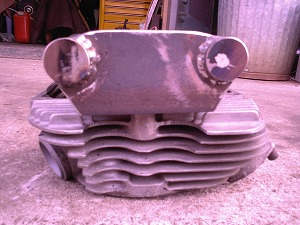

    インチキナックルとりあえず出来上がったロッカーハウジングをシリンダーヘッドに乗せてみます。 なんとな〜くですが出来上がりを想像できるようになってきましたね。
    現状だとデザイン的に面白みがないので、冷却フィンやらドリリングやらを検討中です。 あと補強も入れないとマズイかな〜・・・・・。

    とりあえず今回はここまで。


    COLORS伊勢さんにこのゼロショベの改造計画の事をお話したら「最終的に出来上がったら是非連絡くれ!」とのお言葉をいただき、VIBESのワン&オンリーにこのゼロショベが載りそうな雰囲気になってきました♪
    伊勢さん、多謝!!
