いろんなトコの手直し パート6

0
    最近、屋外で晩飯がてらバーベキューをやったんですがみんな寒さに震えてる中、オレだけが全然平気でむしろ暑いくらいでした。 人は、強くなれるんですね。

    こんにちは、外と中の温度が同じ家に住んでいる管理人チアキです。

    今回はショー直前の最後の手直しとして「いろんなトコの手直し パート6」をお送りします。



    メカニカルドラムの連結ロッド手直し

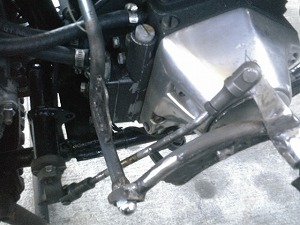

    メカニカルドラム連結ロッド現状ですが、このようにブレーキペダルでロッドを押すようなカタチになってます。 基本的に引く力というのは力が分散しないんですが、押す力はロッドに無理が掛かり力が思うように伝達しません。

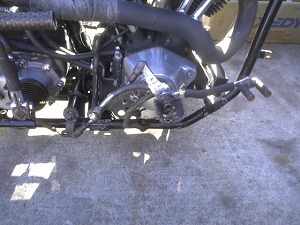

    連結ロッド手直しそこでブレーキペダル回転軸の上に画像のようなステーを溶接してなんとかロッドを引くようなカタチにしてみました。 なんで前回はコレを思いつかなかったのか不思議ですが、かなりいい感じになりました。

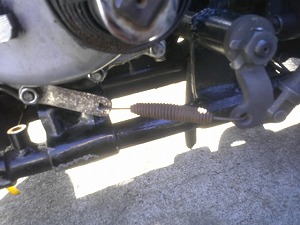

    ブレーキペダルテンションついでにブレーキペダルの戻り方向に画像のようなスプリングを取り付けてテンションを掛けてみました。

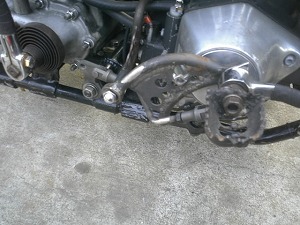

    連結ロッド手直し終了 これでブレーキペダルはバッチリ♪ なんともいえないメカメカしさがありますね。


    ウインカーステースムージング

    ウインカーステー現状ですが、ウインカーを取り付けるためのステーが直接フレームに溶接されています。 ウインカーが付いていればそこそこ見れると思うんですが、ここにウインカーを取り付ける予定はないのでグラインダーで切り飛ばしちゃいます。

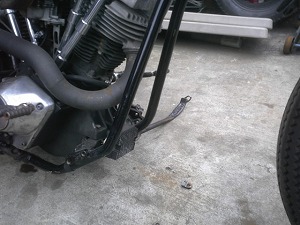

    ウインカーステースムージングきれいにスムージングして黒ペン塗ったら完成! 余計なものが無くなってすっきりしました♪


    チェーンカバーステー手直し

    以前、メインスタンド(センタースタンド)製作-後編で製作したスタンドですが、それを避けるようにチェーンカバーステーを曲げたら高さが少し下がってしまいました。
    このままだとチェーンに干渉しそうなので、新たにステーを製作してみたいと思います。

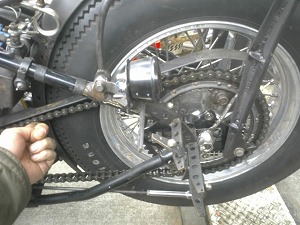

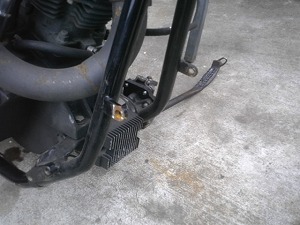

    チェーンカバー現状はこんな感じ。 チェーンが今にも干渉しそうです。 走行すればチェーンが伸びてきてさらにヤバイ状況に。 今付いているステーはアクスルナットのカラーから取ってるんですが、その上に穴が一つ余ってるので今回はこっちからステーを伸ばしてみます。

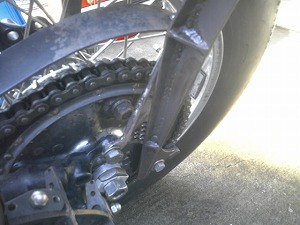

    チェーンカバーステー既存のステーを追加工して画像のようなステーを作ってみました。 いい感じ♪ ボルト頭がデカイ気もしますが、オレはあんましそーゆーのは気にしません。 次は最後!


    オイルフィルター冷却フィン手直し

    つい最近作ったオイルフィルターの冷却フィン。 ゴツゴツしてトンガったデザインに「これ落としたら後続車ヤバイっしょ」「なんか痛そう」「このバイクにこういったデザインのパーツ付いてないじゃん」「突き刺さるっちゅーねん」などの不評が相次ぎ、オレ自身もなんかそんな気がするのでさらに手直しします。

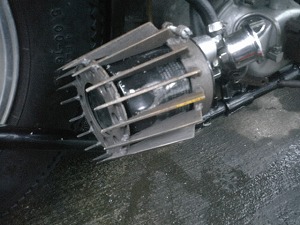

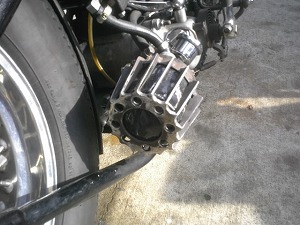

    オイルフィルター冷却フィンこれが現状のオイルフィルターの冷却フィン。 スパイクちりばめたトンガったチョッパーには似合いそうですが、比較的丸めのパーツで構成されてるゼロショベには少しトンガりすぎです。

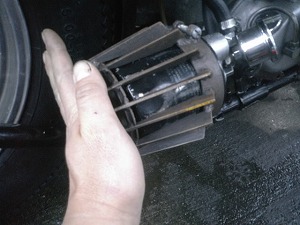

    痛てぇ!!実際にトンガった部分に触ってみます。 ・・・・・え〜〜、痛いです。 誰かがケガしないうちにま〜るくしましょう。

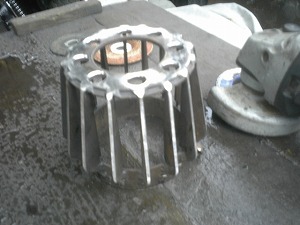

    冷却フィン削りなおしこんな感じに完全にフィンのシッポコを切り飛ばし、フィンの高さもかなり削り飛ばして主張を抑えてみました。

    冷却フィン仮付け実際に仮組みしてフォルムの確認。 だいぶおとなしい感じになってリアドラムの冷却フィンやフロントドラムの冷却フィンと似たようなデザインになりました。

    エポタール塗装だいぶ削ったので新たにエポタール塗装します。 ついでにショー用ネームプレートもエポタール塗装します。

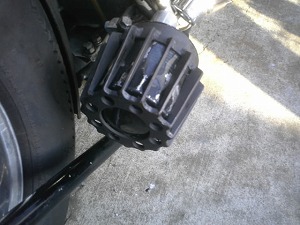

    冷却フィン完成画像エポ乾かして装着したら完成! やっと落ち着いたデザインになりました。 冷却フィンを付けたり外したりを繰り返したら、オイルフィルターの塗装が剥がれていい感じのヤレ具合に。

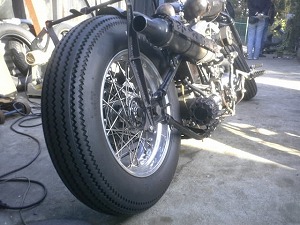

    ゼロショベ改造計画ちょっと離れたトコロから再確認。 いいんじゃな〜い♪ なんか第二のマフラーって感じですね。

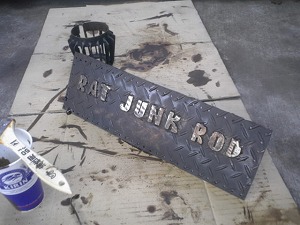

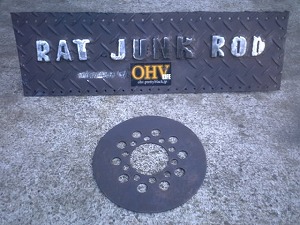

    ショー用ネームプレート&名刺置きちなみにさっき塗ったショー用ネームプレート。 ジャンクドクラッチプレートも一緒に塗って名刺置きにしてみました。 気付いた方もいると思いますが、ネームプレートのアルファベットに穴が開いてます。 これはグラインダーで大きめに溝を入れて、あとで溶接で手直しして作りました。
    なんか”RAT JUNK ROD”の文字がショーネームというよりこのバイクのコンセプトみたいに見えますね。 まぁどっちでもいいですが。


    ショーは12月3日(日)! よかったらみなさんホットロッドショーの会場まで見に来てみてください。

    下の画像をクリックすると会場のマップが開いてゼロショベの展示位置が確認できます。
    HRCS会場マップ

    以上で「いろんなトコの手直し パート6」終了♪ 次回は「ゼロショベ完成お披露目会-HRCSバージョン」をお送りする予定です。
