2006.11.05 Sunday

ショー用ネームプレート(ショーボード)

0
    んどぉ〜もぉ〜♪ 管理人チアキです。
    ドラムのパーツがある程度揃ってたので組みだそうと試みたんですが、やっぱり作業が進まなかったので欠品パーツが来るまでの繋ぎとして現在いろいろな作業をしてます。
    で、今回はカスタムショー用に使うネームプレート、いわゆるショーボード製作をインプレッションします。



    カスタムショー用ショーボード製作

    よくあるアクリル板や木板にペイントしてあるネームプレートでもよかったんですが、ラット臭いゼロショベに違和感ないように鉄や廃材利用して製作しみましょう。

    廃材利用まずはいい感じのプレートを近所から見つけてきます。 サビてればサビてる程いい味出します。 これは20cmx80cmくらいの格子状に滑り止めが入った鉄板。 今回はこれを使います。

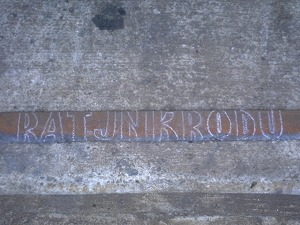

    切り出し文字下書き溶断で文字を抜いてもいい感じになりそうですが、細かいアルファベットを抜ききるのは至難の業なので、ここは浮き文字にして溶接します。 画像は溶断の切れ端。 マジックは切削熱で消えるので石筆で下書きします。 スペルが変なのは"JUNK"部分の"U"を書き忘れたため。

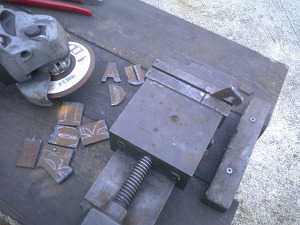

    アルファベット削り出しさっきの廃材をアルファベットのカタチに高速カッター(切断機)ディスクグラインダーを使って切り刻んでいきます。 "R"とか"O"の穴はどうしよっかな〜・・・。

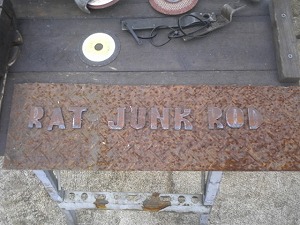

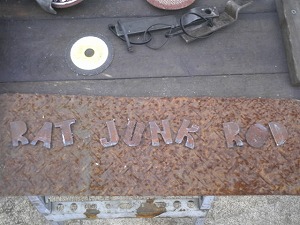

    アルファベット並べある程度カタチにしたらベースプレートにアルファベットを並べてみます。 "R"とか"O"の穴はなくてもなんとか読めそう。 これでいっか〜、面倒臭いし♪

    アルファベット並べ-ランダム上記の並べ方にちょっとひねりを入れてみます。 ん〜、なんかトイザラスみたい。 やっぱ上記の配置でいいかな〜。

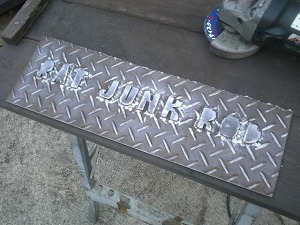

    切り出し文字溶接画像配置が決まったら溶接へ。 今回初めて練習がてら管理人チアキが半自動溶接機を借りて溶接。 ヘッタクソだな〜・・・。 だれでも最初はこんなもんですかね。

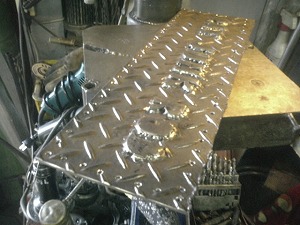

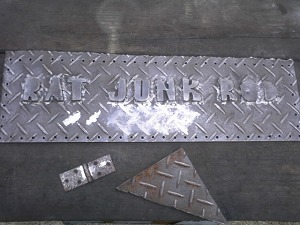

    表面サビ落とし次に不用な溶接痕をテクノディスクベルトサンダーで落として全体的に少しサビを落とします。 ピカピカにするとラット臭さが消えるので程々に。 プレート左側の三角部分は切り飛ばしてスタンド立て部分用に残しておきます。

    ドリリング縁取り上記のままだと少し味気ないので縁に3mmくらいの穴をドリリングしてアクセントに。

    格子部分一部スムージング次にOHV-LIFEのステッカーを貼るスペースを確保する為に滑り止めを一部スムージングしてから、先ほど切り飛ばした三角と蝶番を使ってスタンド部分を作ります。

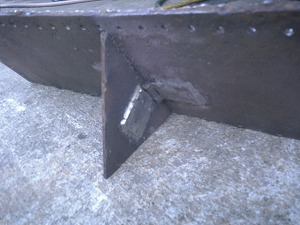

    折りたたみスタンド部分こんな風に溶接して折りたたみ式にしてみました。 ネームプレートの角度も少し寝かせ気味にして見物者の目線に配慮。

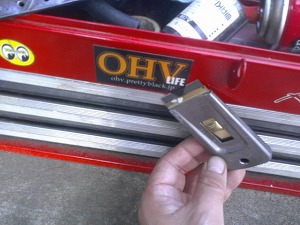

    激レア!OHV-LIFEステッカーOHV-LIFEステッカーは残り少ないのでオレの工具箱に付いてるヤツをスクレイパーで剥ぎ取って使います。 実はこのブログはOHV-LIFE内の企画として動いてる、とゆー設定になってます。

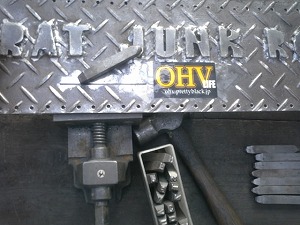

    刻印打刻作業ステッカーをど真ん中に貼り付けたら、ステッカー脇に「POWERED BY」とゆーアルファベットの刻印をハンマーで打刻します。 基準線を描いておくと作業しやすいです。

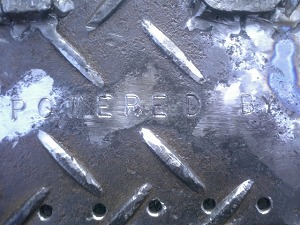

    アルファベット刻印画像打刻はこんな風になりました。 「POWERED BY OHV-LIFE」・・・。 このブログはゼロショベ改造計画、作ってるのはOHV-LIFE、大元の事業名はPRETTYBLACK、なんか訳が判りません。

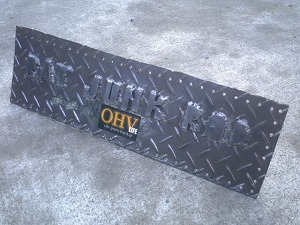

    カスタムショー用ネームスタンドとりあえず完成! ・・・・・やっぱ"R"とか"D"の穴がないとちゃちな感じだな〜。 でもいまさら穴開けるのもな〜。 まぁこれが主役じゃないからこのままでもいいんだけど・・・。

    早くドラムのパーツ揃ってくれ〜!
