フロントドラムの冷却フィン

0
    先月末に発売されたHOT-BIKE JAPAN 92号のニューオーダーチョッパーショー特集にウチのゼロショベが載りました。
    まぁそれはそれで喜ばしい事なんですが、編集者の方が間違えて「ART "JUNK" ROD」とゆー名前で載っけちゃいました。

    "ART"じゃなくて"RAT"なんスけど・・・・・。

    どうもこんばんは。 RATのスペルを変えるとARTになるんだなぁ〜、と変な所に感心している管理人"OGURO"ことチアキです。

    さて、前回に引き続き今回もドラムブレーキのモディファイ=フロントドラムの冷却フィン製作をお送りします。



    ドラムブレーキクーリングフィン製作

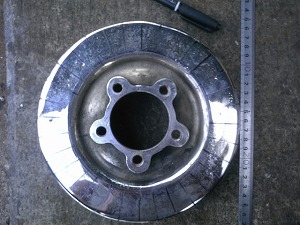

    モディファイドドラムブレーキ現状はこんな状態。 このドラムのハブ側の側面部分に冷却フィンを取り付けたいと思います。

    グレーチングまず冷却フィンの材料となるモノを探します。 なかなかイモノっぽい材料が無かったのですが、近所のホームセンターにてグレーチングを買ってきました。 お金にはいつも困っていますが、けっして近所から盗んできたモノでは御座いません。 これをザクザク切って使います。

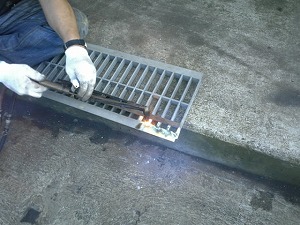

    溶断画像まずは溶断器にてバラバラにしていきます。 強烈なメッキが施されてるのでバチバチと火花が飛び散り作業しづらいです。

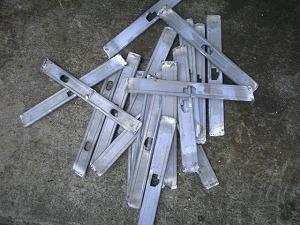

    冷却フィンの材料ハイ! バラバラになっていい感じにリブの付いた平板ができました。 これをさらに高速カッター(切断機)などで切り刻んで冷却フィンを量産します。

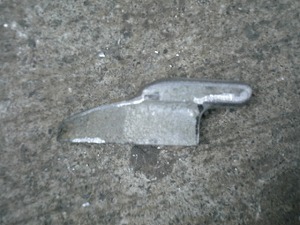

    冷却フィンマスターピースとりあえず基本となる冷却フィンのマスターピースを作ります。 カタチはあんまし懲りすぎると製作が大変なのでそこそこカッコイイ形にしてみました。

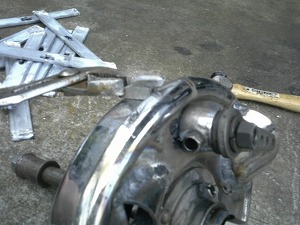

    フィン仮置き画像このマスターピースをこんな感じにドラム本体に取り付けていきます。 ドラムは純正品なので失敗は許されません。 うまくいくかな〜?

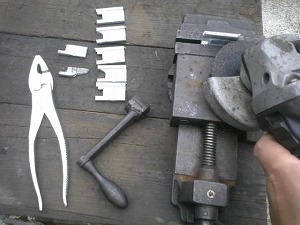

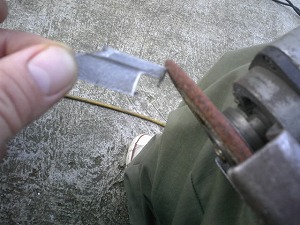

    グラインダー切削作業ここからが長丁場になりますが、上記マスターピースと同じ形のモノを32個ほどディスクグラインダーベルトサンダーなどを駆使して作ります。

    バリ取り作業なるべく艶めかしいカタチにしたいのでアールもガンガン削って作り出していきます。 32個もあるので大変ですが、根気よく作業を進めていきます。

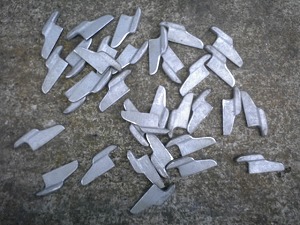

    冷却フィンえ〜出来ました。 ここまでの工数は約2日間。 めっちゃ大変で二度としたくないですが、リアドラムにも同じようなモディファイを考えてます。

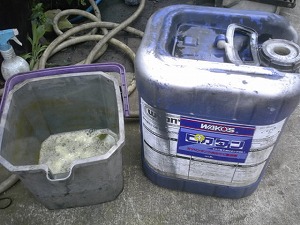

    サビ落とし作業冷却フィンが出来たのですぐにでも溶接したいところですが、またメッキが焼けて火花バチバチになるのでメッキをタンククリーナーで剥離します。 タンククリーナーはサビ取り効果絶大ですが、メッキ剥離にも威力を発揮します。

    32等配ケガキタンククリーナー液に浸してる間に本体にケガキを入れます。 尺金などを使い32等配分をマジックにてケガキました。

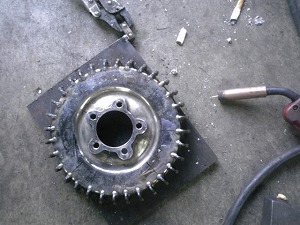

    冷却フィン溶接画像いよいよ溶接です。 磁石などでフィンをドラム本体に固定して一つづつ半自動溶接機にて溶接。 溶接箇所はケツ一箇所とフィンの首一箇所。 フィンの向きが曲がって付いたりしましたが、そのまま続行。 あとで溶断器で炙って微調整しました。

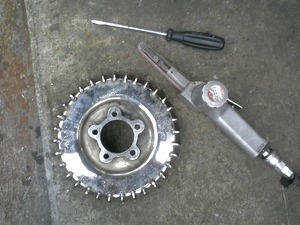

    溶接跡削除作業溶接が終わりしっかり冷めてから溶接痕をベルトサンダーやタガネで落としていきます。 特に目立つ場所でもないので完璧なフィニッシュはしません。 最近話題のチカラさんならこの作業に何日も費やすんだろ〜な〜。

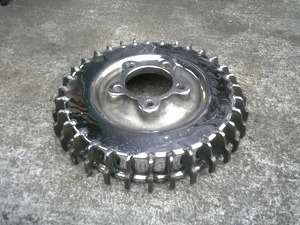

    冷却フィン完成ふぅ〜、やっと作業完了! 長かった〜・・。 なかなか凝った造りになりました。 これだけ見るとなんかキッチンのコンロみたいですね・・・・・。

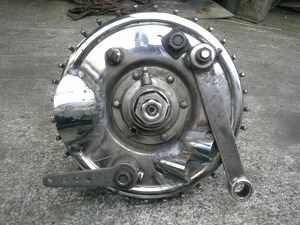

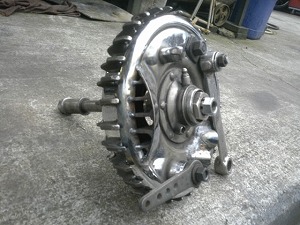

    冷却フィン付ドラムブレーキさっそく本体を合体させてみます。 なかなかいい感じですね〜♪ 時間かけて作った甲斐があります。

    ドラムブレーキ正面画像真正面から見るとこんな感じ。 微妙に見えるフィンが不思議な感じですが、まぁこんなもんでしょ。

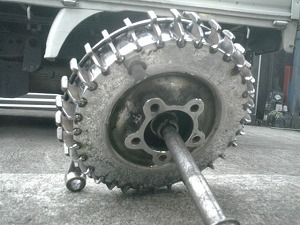

    冷却フィン付ドラム裏側裏側はこんな感じ。 ホントはさらに裏にも肉薄のフィンを付けようかと思ったんですが、めんどくさいので却下。 これはこれでいい感じです。

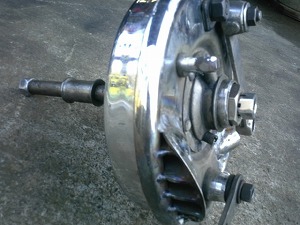

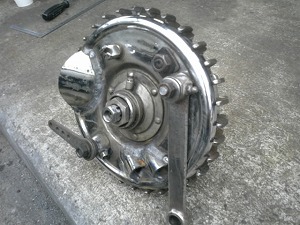

    元々は純正ドラムブレーキです。やっぱこの角度がオレ的には好きです。 それにしてもワイルドだ〜♪ これをゼロショベに着けたらど〜なるんだろ???


    やっとここまで来たドラムブレーキのモディファイ特集。 次回はリアドラムの冷却フィン製作をお送りする予定です。



    今回使用した関連アイテムリンク
    使用している関連アイテムを購入できます。

    グレーチング
    高速カッター(切断機)
    溶断器
    ディスクグラインダー
    ベルトサンダー
    タンククリーナー
    半自動溶接機
