2006.09.08 Friday

E&J(風)ヘッドランプ

0
    ども!
    最近ゼロショベを見たという女性から「あ、写真撮りましたよ♪あのハウルの動く城みたいなやつでしょ?」と言われ、別の意味で女・子供にウケがいいんだな〜と歓心している管理人チアキです。

    今日はヘッドランプの交換をインプレッションします。



    E&Jヘッドランプ製作と取り付け作業

    まずは現状から。

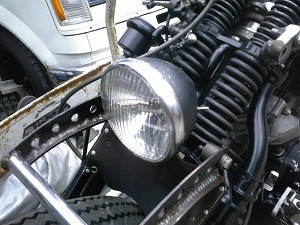

    ベイツスタイルヘッドランプこれは納車当時から付いていた5インチベイツスタイルのヘッドランプ。 ボディ部分はかなり前にオレが黒く塗っちゃったモノでけっこうバランスいいんですが、もっとカッコイイヤツに換えちゃいます。

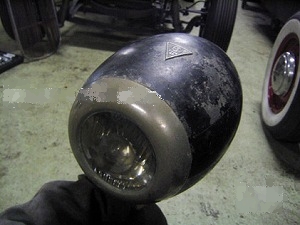

    E&Jヘッドランプホットロッドに詳しい人は知ってると思いますが、画像はE&Jのヘッドランプ。 全長40cmくらいあるイモノで出来たホットロッドなどによく使われているかっこいいランプです。 このE&J、お値段は20万〜30万くらいの激レアアイテム。 当然こんなのバイクには付けられないので似たようなモノを探します。

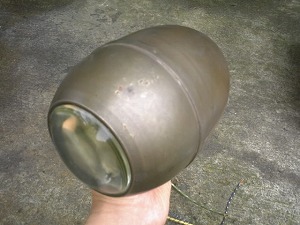

    アメリカ製アンティークランプヤフオクで探し回ってやっと似たようなのを見つけました。 これは1940〜50年代のアメリカ製のスタンドランプ。 5000円と格安で落札しました。

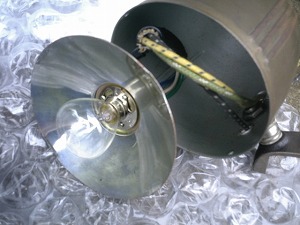

    バルブと反射板スタンドランプのままだと使えないので中身を改造しちゃいます。 反射板を削って丁度いい形に整えバルブを取り付けます。 実はこの作業はフリーダム堀さんにオレが夏休み中に作ってもらいました。 感謝!

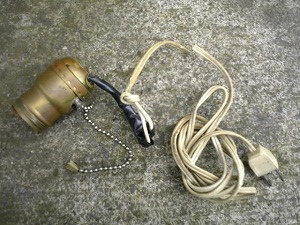

    ソケットとプラグちなみにこちらはスタンドランプの中身。 日本で使用できるようにプラグが改造されていました。 もう使わないのでポイしちゃいます。

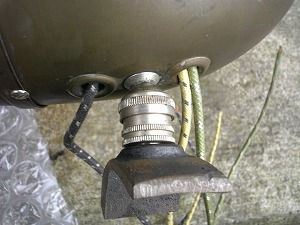

    コード取り出し口本体から伸びたコードは全部で三本。 黒いのはアース用で他の二本はハイ/ロースイッチ用。 真ん中のスタンドのネック部分は要らないので取り外しちゃいます。

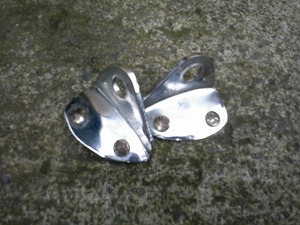

    ヘッドランプステー次にE&Jヘッドランプを取り付けるステーを製作します。 何用だか判りませんが丁度いいのがあったのでこれを加工します。

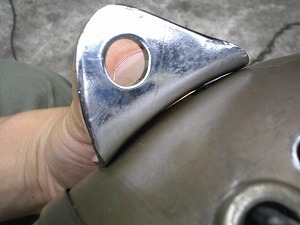

    アール合わせE&Jヘッドランプはタマゴみたいなカタチをしているのでアールが合ってませんね。 取り付け位置を決めてからハンマーやプライヤーなどで叩いたり曲げたりしてアールを合わせます。

    E&Jヘッドランプ仮置きとりあえずヘッドランプを仮置きして全体のバランスを見てみます。 ・・・ん〜、ますますヘンタイ度が高くなっていくような・・・。

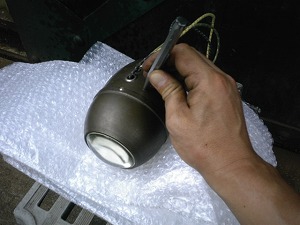

    ヘッドランプステー位置決めアールを整えたら今度はドリリング作業です。 ケガキ針で穴位置をケガキます。

    ポンチ打ち穴位置をケガいたらポンチで穴の中心を叩きます。 ランプ本体は薄い鉄板なので下にエアパッキンを敷きました。

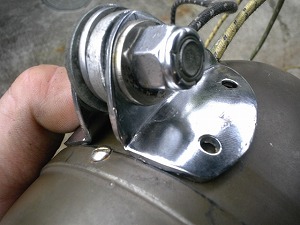

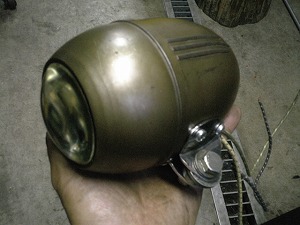

    E&J(風)ヘッドランプ完成卓上ボール盤で5.2mmくらいの穴を空けたらM5のネジでステーをビス留めして完成! かなりE&J風なヘッドランプになったっしょ? モノホンE&Jにはありませんが、サイドのスリットが素敵です♪

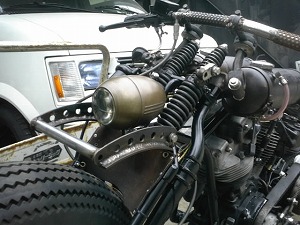

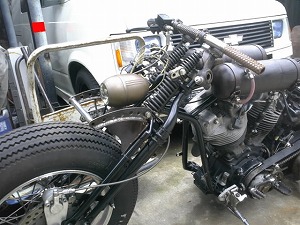

    E&Jヘッドランプ取り付けさっそく車体に取り付けてみます。 以前の位置にそのまま取り付けてみました。 ちょっと下すぎかな? 色や高さの微調整は追々と。 配線類はイグニッションとハイ/ロースイッチが絡んでくるので後日きちっと作る予定です。

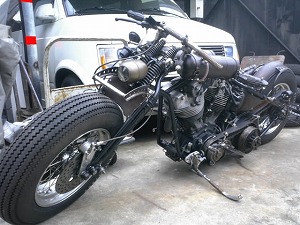

    アーリーホットロッドっぽいですか?少し離れた所から全体を眺めてみます。 怪しいバイクだなぁ〜、なんだこりゃ?

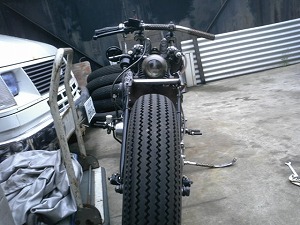

    E&Jヘッドランプ正面バイク前面から。 真正面は意外にいい感じですね。 色はこのままでもキマってますが、やっぱエポタールかなぁ。 もう少しサビさせて様子見ます。

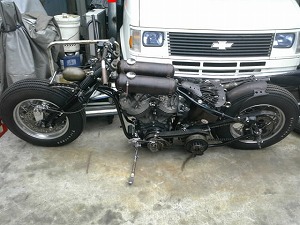

    ハウルの動く城っぽいですか?さらに真横から全体を眺めます。 怪しいながらもバランスは悪くないですね。 しかしまぁ何つぅ〜かホットロッドというよりエイリアンみたいになってきました・・・。


    今回はヘッドランプの取り付けのみをお送りしましたが、次回はイグニッションやライトのハイ/ロースイッチなどの取り付けをお送り予定です。



    今回使用した関連アイテムリンク
    使用している関連アイテムを購入できます。

    ケガキ針
    ポンチ
    卓上ボール盤

    コメント

    お久しぶりです。
    ライトで「グッと」締まりましたね。
    なんか、「羨ましく」なってきました。

    あっ、洒落のつもりだったんだけど、、、。

       では。
    2006/09/11 10:26 PM by ななし
    ななしさんどもども!

    ライトはホント偶然にヤフオクで見つけたラッキーなモノでした。
    最初は叩き出しでワンオフしようかと思ってたモノなので一気に工程が少なくなってよかったです。

    ななしさん、ところで例のブツは無事に届いたでしょうか?
    2006/09/11 11:21 PM by チアキ
    どうも!!

    届きまして、本日も
    悪戦苦闘中でして、
    結局、一箇所しか取付できてません(><;
    が、しかーっし、グラグラですが
    雰囲気「出てますぜ〜っ、旦那!」って
    感じです。

    有難うございました。

    近いうちに雰囲気だけでもと言う事で
    画像をお送りいたします。

       では。
    2006/09/12 11:11 PM by ななし
    ななしさんども!

    あのタンクマウントのネジ止め部分は変則的なのでかなり苦労すると思いますががんばって取り付けてみてください。

    画像楽しみにしてますね♪

    ではでは。
    2006/09/13 5:44 PM by チアキ
