2006.03.26 Sunday

プライマリーチェーンカバー製作

0
    ども!チアキです。
    今回は先日装着したオープンチェーン用のプライマリーチェーンカバーの製作をインプレッションします。



    見るからに凶悪そうなオープンチェーン。 足を引きずりこまれてアキレス腱切断した!なんて怖い話も聞いてます。 かなり身の危険を感じるので巻き込まれないような工夫をしたチェーンカバーを製作してみたいと思います。


    ワンオフプライマリーチェーンカバーの製作

    オープンチェーン画像こちらが現状のプライマリー部分です。 プライマリーカバーのバックプレートが無いのでチェーンカバーを取り付けるステーの位置に工夫が必要です。 見た目はこのままの方がかっこいいのですが・・・オイルを撒き散らして洋服が油まみれになっちゃいますね。

    オルタネーターカバーオルタネータカバーにある何かを取り付ける部分です。 フロント側はここにボルトとナットで装着します。

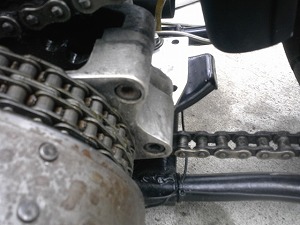

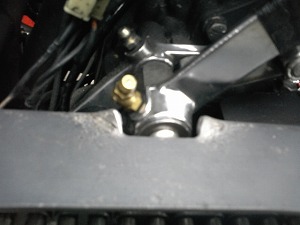

    ベアリングサポートリア側はベアリングサポートを留めている部分にステーを作って共締めします。 ダブルチェーンに干渉しないように幅狭に作ります。

    プライマリーチェーンカバー前回使った40mm X 3mmほどの平板をひたすら叩きまくってアールを出します。 オルタネーターカバーが干渉する部分は切り欠きます。 面を合わせるとビレそうなので少し余裕を持たせて切り欠きました。

    プライマリー後方全体的なバランスを見ながら高さ合わせをしてステーの位置を決めます。 ダブルチェーンはタルタルなのである程度の高さがないとキンキン当たってうっさいです。

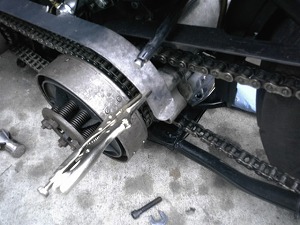

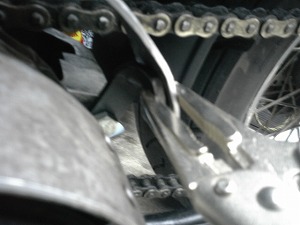

    チェーンカバーステーチェーンカバー後方ステー仮止めの図。 アールの角度を合わせるのにステーを強引にねじりこんで合わせバイスプライヤーでクランプ。

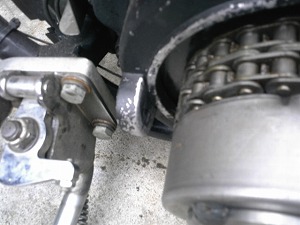

    シフトレバー部分チェーンカバー中央の所がシフトレバーに干渉するので逃げを作ります。 飛び出した感じにしましたが、何か変ですかね〜?

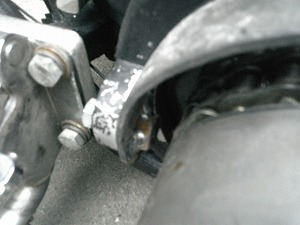

    チェーンカバー前方チェーンカバー前方画像。 カバー裏にナットを溶接しました。

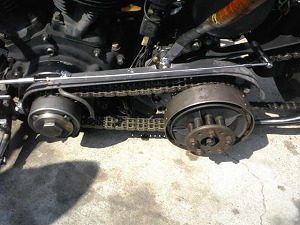

    プライマリーチェーンカバー大まかに出来上がったチェーンカバー。 二次駆動側チェーンカバー同様、無塗装で剥き出しのメタルのままで行きます。 あとはチェーンと前方のスプロケットに巻き込まれないように丸棒でガードを作ります。

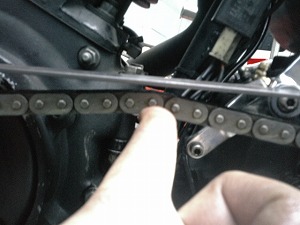

    ダブルチェーンチェーンカバーとダブルチェーンとのクリアランスはご覧の通り。 エンジンがあったまるとさらにチェーンの張りが出るそうです。 ためしにエンジン掛けて長時間回してみましたが干渉しませんでした。 ちなみにオープンチェーンは剥き出しなのでマメにデイトナチェーンルブなどを使って注油を。

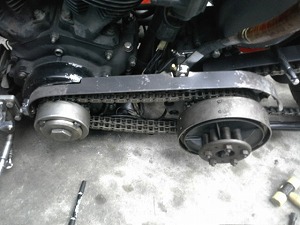

    ワンオフチェーンカバー9パイの丸棒があったのでぐにゃぐにゃ曲げて溶接し、ガードを作りました。 これでかなり安心感アップです。

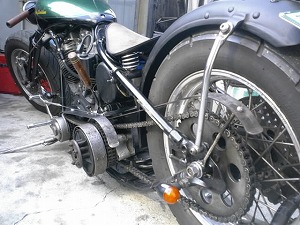

    ゼロショベ後方からゼロショベ後方からの画像。 ここ一週間の作業でかなりワイルドに毒々しくなり、なんかアーリーホットロッダーみたいな雰囲気になってきました。

    いつもフリーダムで設備とスペースを借りて作業してますが、かなり異色の存在のゼロショベ。 フリーダム堀さんにアドバイスをもらったり溶接してもらったりしてます。 いつもありがとうございます。

    次回は「リアキャリアの幅詰め」の巻です。


    今回使用した関連アイテムリンク
    使用している関連アイテムを購入できます。

    デイトナ チェーンルブ
    バイスプライヤー

    コメント

    こんばんは、はじめまして♪
    私も最近チアキ さんと同じようなことをしています。(^^;
    これからも遊びにきますので宜しくお願いします。
    2006/03/27 1:56 AM by S-Machine
    S-Machineさんはじめまして!
    SHOVELHEAD DIARY拝見しました。 ホントに似たような事をお互いしてますね〜♪
    同じ82ショベルだし(笑)
    こちらこそ今後共よろしくです。
    2006/03/27 10:13 AM by チアキ
    チアキさん、こんにちは♪
    OHV-LIFEはショベル購入時にはとても役立ちました。
    このブログ他チアキさんの運営するページはとてもありがたく拝見させて頂いています。

    チアキさんのブログやサイト、私のブログにリンク張りたいのですがイイですか?
    2006/03/27 2:37 PM by S-Machine
    どもども!
    リンクの件ありがとうございます。
    こっちもSHOVELHEAD DIARYを近日中にOHV-LIFEの方にリンク張りますね。

    いつかどこかのミーティングでお互いのカスタムハーレーを見せ合いっこできればいいですね♪

    今後共よろしく〜♪
    2006/03/27 5:23 PM by チアキ
    チアキさん始めまして!神奈川在住のzm7と申します。現在私の1981FLHのオープンプライマリに自作でベルトガードを取り付けたく、色々と情報を探していたところこちらのサイトを発見しました。
    ホントに参考になります!が・・・カバー裏のナット溶接が難関・・・(汗)
    もっぱら「乗る専門」だったのですが、これからちょこちょこカスタムしていく予定ですので、今後も是非参考にさせていただきたく思います。
    どうぞ宜しくお願いいたします!
    2006/03/29 10:03 AM by zm7
    zm7さんはじめまして!
    コメントありがとです。
    こんなシロウトが作ったモノでよければいくらでも参考にしてください。

    カバー裏のナット溶接ですが、あそこは溶接必要か?といえばそうでもないですよ。
    溶接する前は何十回と脱着しましたし(笑)
    本来、ボルトは押さえでナットの方を締めこむのが正しいやり方なので、理にかなってない方法ですね。 まぁめんどくさいんでナット溶接してますが(笑)

    こちらこそ今後共よろしくです。
    2006/03/29 2:26 PM by チアキ
