2006.06.05 Monday

カスタムオイルタンク

0
    ど〜も〜! 最近、呑みすぎると二日間くらい呑み疲れを引っぱってしまう管理人チアキです。

    今回はオイルタンク交換+カスタムをインプレッションします。



    モディファイドオイルタンク製作

    オレはいつも稲城のフリーダムの一角を間借りして作業しているのですが、実はもう一人、一緒に作業をしている4速フレームショベルチョッパーに乗る新井くんというヤングメンがいまして、新井くんのチョッパーに付いているラウンド型オイルタンクとオレのゼロショベに付いてるバレル型オイルタンクをトレードしようと日頃から打ち合わせしていました。
    お互いツーリングやらミーティングやらで、なかなかトレード出来なかったのですがここにきて新井号の腰上オーバーホールが決定。 当分組み上がらないのでトレード決行と相成りました。


    まずはオイルを抜く作業から

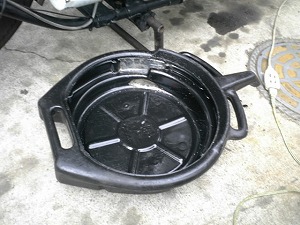

    オイルパン画像にあるようなオイルパンで廃油を受けてエンジンオイルを抜きます。 普段はドレンボルトから抜き抜きするのですが、今回はオイルラインごとトレードしちゃうのでオイルポンプのIN付近のホースから抜きました。

    バレル型オイルタンクオイルを抜いたらバッテリーを外し(バッテリーインタイプなので)オイルラインを次々と外して最後にオイルタンク本体を取り外します。

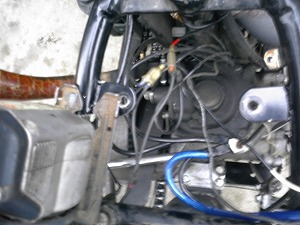

    オイルタンクステーいままでバレルタンクを吊っていたステーはいらないのでジグソーでフレームから切り飛ばして新井クンにプレゼント。

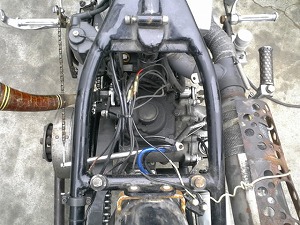

    フレームスムージングディスクグラインダーなどでキレイに仕上げて最後にフレームと同色の塗料を塗装します。 脱脂はきちんとね。

    パウコ製ラウンド型オイルタンクこれが今回トレードしたラウンド型オイルタンク。 パウコ製でしょうか? メッキピカピカです。 このままポン付けだと芸が無いのでワンオフっぽく加工してみたいと思います。

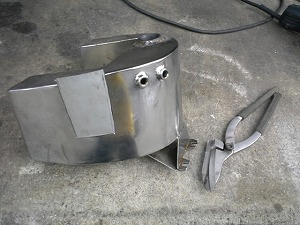

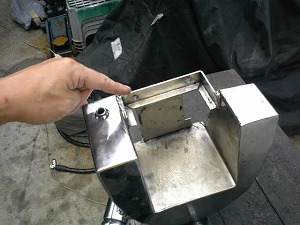

    バッテリーステーまずはバッテリー受けスペースがでかいのでステーをディスクグラインダーで切り飛ばしてきれいにします。

    オイルタンク給油口もう一つ気になる部分の画像。 給油口がこの場所だとマフラーに当たっちゃいそうなので移設してみたいと思います。

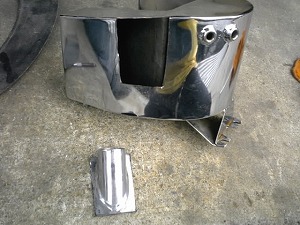

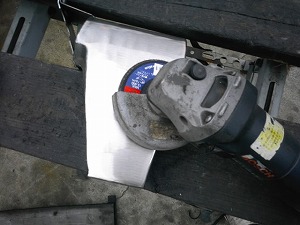

    給油口スワップまずはカット刃を付けたディスクグラインダーで四角に切り抜きます。

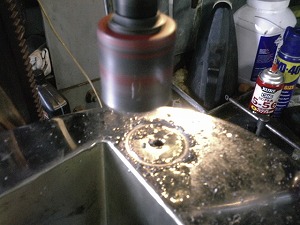

    ホールソー加工続いて新しく新設する給油口の穴を卓上ボール盤ホールソーを付けて切り抜きます。 場所は上面中心よりちょっと左の位置。

    オイルタンクスムージング次に先ほど四角に空けたトコロを塞ぎます。 オイルタンクと同程度の1.5mm厚の鉄板を大まかに板金バサミで切り出し、あとは高速カッター(切断機)の側面などで削って微調節します。

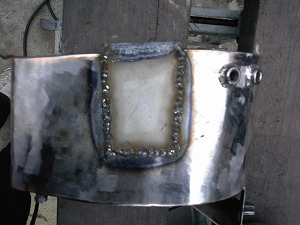

    溶接画像穴を塞ぐピースが出来たら半自動溶接機で溶接します。 あとでキレイにするのでけっこう山盛りにしました。

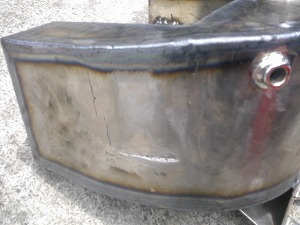

    グラインダー加工続いてディスクグラインダーで大まかに削ったあと、サンドペーパーが付いたグラインダーの刃に取り替えて削りベルトサンダーで仕上げます。 けっこう広範囲に削れるのでピカピカメッキも一緒に落としちゃいました。

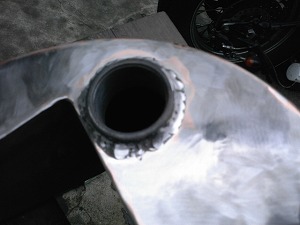

    給油口移設画像次にオイルタンククキャップがはまるくらいのパイプを見つけて半自動溶接機で溶接します。 偶然にもホントにピッタリしたパイプが見つかりました。

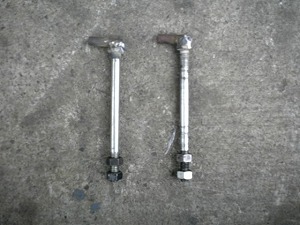

    オイルタンクステーラウンド型オイルタンクは取り付けステーが前側にしか無いので新たにステーを製作します。 画像のようにボルト頭に丸棒を半自動溶接機で溶接して、丸棒部分にホースバンドでフレームにくくりつけ上からオイルタンクを吊り下げるようにします。

    溶接ビード処理どうもツルシのオイルタンクだとワンオフ感がないのでオイルタンクの角をアルゴンで少し溶かして溶接のビードを出してもらいました。

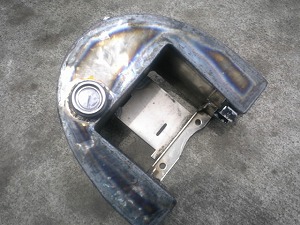

    カスタムオイルタンク完成画像最後にバッテリーステーを溶接してカスタムオイルタンクの完成! バッテリーステーの下側にある二つの穴に先ほどの吊り下げステーを取り付けます。

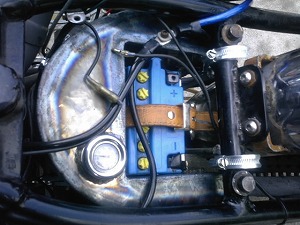

    ワンオフオイルタンクさっそくバイクに載せてみました。 バッテリーをくくってる皮のベルトが素敵でしょ? 油温計もバッチリ♪ 青いバッテリーが気に入りませんが・・・。

    カスタムオイルタンク少し離れて眺めてみます。 バレルタイプよりもゼロショベには似合ってるな〜♪ このまま無塗装の方がかっこいいのですがサビサビになっちゃうのでなんとかしなくては。

    という訳で次回はオイルタンクの表面処理/ペイントをインプレッション予定です。
